功率測量模塊M7103
適用于高精度、緊湊型光伏逆變器檢測系統
● 用于光伏逆變器生產線
● 支持更高DC2000 V的輸入電壓，保證精度高達DC1500V V
● 19英寸機架4U尺寸空間zui多可容納12個通道
● 可從12個通道擴展到zui多10套120個通道
● 通過多同步源協同技術解決多通道測量時效率超99%的問題
高壓測量無需差分探頭，實現高精度測量
為了降低設備搭建成本和輸電損耗，光伏逆變器越來越多地在高壓下使用。因此，測量光伏逆變器需要能夠測量高電壓的儀器。

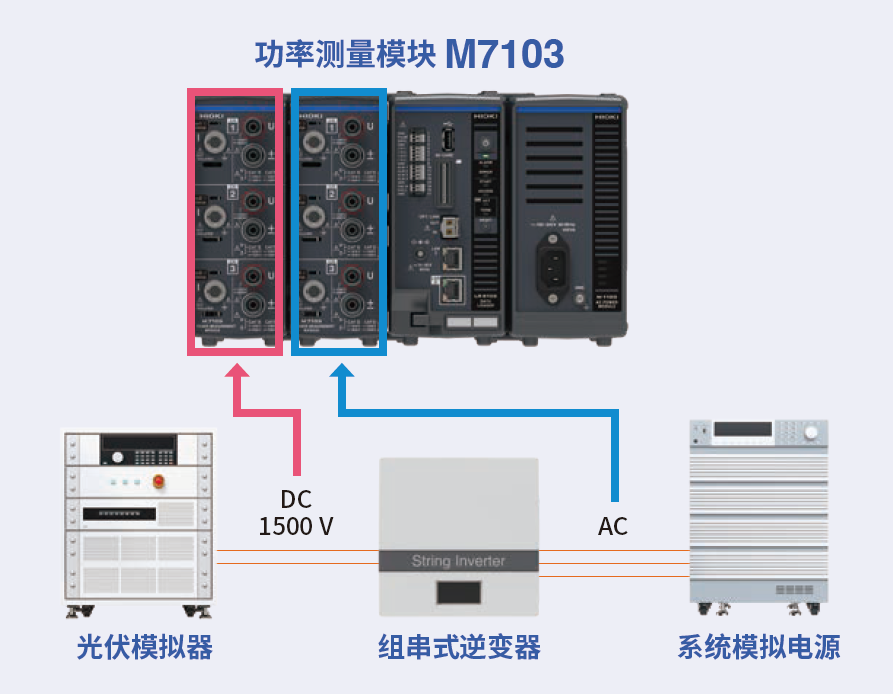

M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接輸入高電壓進行安全測量。另外，通過直接輸入，可確保高達DC 1500 V的精度，從而保證光伏逆變器檢測的質量。
適用于光伏逆變器生產線的模塊式功率測量儀器

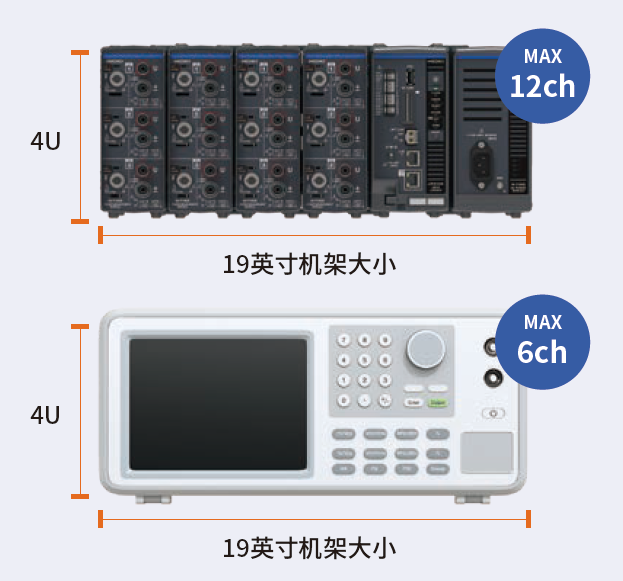

M7103 可在 19 英寸機架 4U 大小的空間內提供多達 12 個通道的多點功率測量，為光伏逆變器生產線節省了空間和成本。主機采用模塊化設計，客戶可以自行添加或更換模塊。這樣就能靈活對應光伏逆變器生產線的搭建需求。
測量多路MPPT組串式逆變器的效率

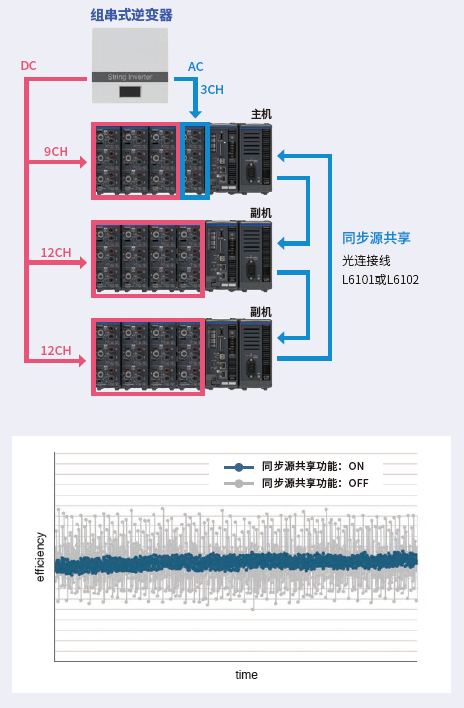

為能zuida限度的提高光伏系統的發電量，正在不斷推進多路組串式逆變器的開發。多路組串式逆變器使用MPPT控制工作點，從而使每個組串產生zuida電力。在生產線上，為了檢查各個MPPT是否正常工作，需要進行多點測量。通過利用LR8102的同步功能，M7103zui多可同時測量120個通道的功率。此外，同步源共享功能還可提供穩定的效率測量。
基本參數（精度保證時間1年）
| 適配機型 | 數據采集儀LR8101：標準機型 數據采集儀LR8102：高性能機型 |
|---|---|
使用溫濕度范圍 |
0℃～40℃, 80% RH 以下 (無結露) |
| 測量線路 | 單相2線(1P2W) 單相3線(1P3W) 三相3線(3P3W2M，3V3A，3P3W3M) 三相4線(3P4W) |
| 功率通道數 | 3個功率通道 |
| 輸入端子 | 電壓：插入式端子(安全端子) 電流：專用連接器(ME15W) |
| 輸入方式 | 電壓：絕緣輸入，電阻分壓方式 電流：通過電流傳感器(電壓輸出)絕緣輸入 |
| 電壓量程 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 電流量程 | 0.04A~20kA（取決于所使用的電流傳感器） |
| 波峰因數 | 3(相對電壓?電流量程額定)，但是1500 V量程為1.35 |
| 輸入電阻、輸入電容 | 電壓輸入部分：3 MΩ±30 kΩ，1.5 pF?typical 電流傳感器輸入：1 MΩ±50 kΩ |
| zuida輸入電壓 | 電壓輸入部分：AC 1000 V，DC 2000 V 電流傳感器輸入部分：8 V，±12 V?peak |
| 對地zuida額定電壓 | AC/DC 1000 V CATIII 預期過渡過電壓 8000 V AC 1000 V/DC 1500 V CATII 預期過渡過電壓8000 V |
| 測量方式 | 電壓電流同步數字采樣和零交叉同步計算方法 |
| 采樣率 | 500 kHz / 16 bit |
| 頻率帶寬 | DC, 0.1 Hz ～ 100 kHz |
| 有效測量范圍 | 1% of range～110% of range |
| LPF(低通濾波器） | 從OFF/500 Hz/5 kHz中選擇 |
| 測量項目 | 電壓(U)、電流(I)、有功功率(P)、視在功率(S)、無功功率(Q)、功率因數(λ)、相位角(φ)、電壓頻率(fU)、電流頻率(fI)、電壓紋波率(Urf)、電流紋波率(Irf)、電流累積(Ih)、功率累積(WP)、電壓峰值(Upk)、電流峰值(Ipk) |
| 其他測量 | 頻率、累積、諧波（IEC 模式、寬頻帶模式） |
| 功能 | AUTO量程功能、運算功能、同步源協同功能 |
| 體積·重量 | 約65W×170H×255D mm(不含突出物)，約1.5 kg |
| 附件 | 使用說明書?×1 |
